Comment faire le raccordement marstek ct002 monophasé ? Quand on installe une batterie solaire, on cherche rapidement à comprendre comment optimiser réellement sa production. Beaucoup d’utilisateurs pensent qu’une batterie suffit, puis découvrent que sans mesure précise de la consommation, le système fonctionne sans véritable logique. C’est justement le rôle du compteur intelligent Marstek CT002 : analyser en temps réel ce que la maison consomme pour permettre à la batterie de réagir correctement.
Dans cet article, nous allons voir simplement comment raccorder le CT002 sur un tableau électrique monophasé, avec une explication claire, basée sur un montage réel, afin que chacun comprenne la logique avant même de toucher au tableau.
À quoi sert réellement le Marstek CT002 ?
Le principe est assez simple. Le compteur mesure la consommation globale du logement et transmet cette information à la batterie. Celle-ci peut alors adapter automatiquement sa charge et sa décharge. Concrètement, l’énergie produite par les panneaux solaires est utilisée au bon moment, ce qui améliore nettement l’autoconsommation.
Ce n’est donc pas un simple accessoire. Sans ce type de mesure, une batterie travaille de manière approximative. Avec le CT002, elle devient plus intelligente et plus efficace au quotidien.

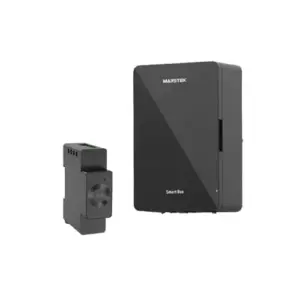

Pour ceux qui souhaitent voir le matériel concerné, le compteur intelligent Marstek CT002 est conçu justement pour cette fonction de pilotage énergétique.
Préparer le raccordement marstek ct002 sur un tableau monophasé
Dans une installation domestique classique, nous sommes généralement en monophasé. Le raccordement du compteur reste relativement simple à condition de respecter une logique claire : alimenter le module, puis installer la pince de mesure au bon endroit.
L’alimentation peut venir d’un disjoncteur C2 avec deux conducteurs en 1,5 mm². On apporte simplement une phase et un neutre pour permettre au compteur de fonctionner.
Raccordement de l’alimentation du CT002
Sur la partie haute du compteur, on trouve les bornes d’alimentation :
- la phase se raccorde sur le bornier VA ;
- le neutre se raccorde sur le bornier VN.
Cette étape ne présente pas de difficulté particulière, mais elle doit être réalisée proprement, avec des connexions bien serrées et un câblage clair dans le tableau électrique.
Installation de la pince ampèremétrique
C’est l’élément le plus important du système. La pince ampèremétrique doit être placée sur la phase principale du tableau électrique du logement. Elle sert à mesurer la consommation totale afin que le compteur puisse analyser les flux d’énergie.
Le raccordement est volontairement simple :
- la pince se relie uniquement au bornier IA situé sous le Marstek CT002 ;
- aucun autre branchement n’est nécessaire.
Une fois la pince en place, le compteur commence à analyser les données et le système peut fonctionner correctement.
Schéma de raccordement Marstek CT002 en monophasé
Ce que cela change une fois installé
Dans la pratique, la différence se voit surtout sur le comportement de la batterie. Elle réagit mieux aux besoins réels du logement, limite les injections inutiles sur le réseau, et utilise davantage l’énergie produite sur place.

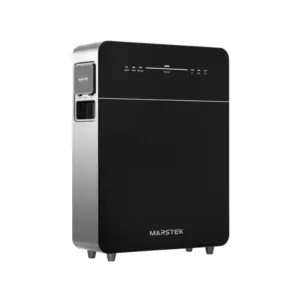

Associé à une batterie comme la Marstek Venus E 5120Wh, le compteur apporte une cohérence globale à l’installation. On gagne en stabilité et en logique de fonctionnement, sans avoir à intervenir constamment.
Quelques points importants à retenir
Le raccordement du CT002 reste accessible lorsqu’on comprend le principe général : une alimentation simple, une pince correctement positionnée, et une communication automatique avec la batterie. Ce qui fait la différence, c’est surtout la précision de la mesure, car c’est elle qui permet au système de s’adapter à votre consommation réelle.
Comme toujours lorsqu’on intervient sur un tableau électrique, l’installation doit être réalisée par un professionnel qualifié. Cela garantit la sécurité, la conformité, et évite les erreurs de câblage qui peuvent fausser les mesures.
Avec un peu de recul, on réalise que ce type de compteur n’est pas spectaculaire visuellement, mais il change la façon dont l’installation solaire fonctionne au quotidien. Une fois en place, tout devient plus cohérent, plus fluide, et l’autoconsommation est naturellement mieux exploitée.
